NDT160便攜式可分體式表面粗糙度儀
便攜式可分體式表面粗糙度儀NDT160是一種高精度表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
適用范圍：金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
主要特點：
l 機電一體化設計，體積小，重量輕，使用方便；
l 一體式、分體式自由選擇測量方式，支持側向、向上等多種方向測量；
l 采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
l 多參數 Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2等參數；
l 大量程測量范圍可達320μm（±160μm）
l 3.5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；
l 簡易按鍵和觸摸屏雙操作；
l 支持藍牙打印和手機APP操作；
l 顯示信息豐富、直觀、可顯示全部參數及圖形；
l 兼容 ISO、DIN、ANSI、JIS 多個標準；
l 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
l 有剩余電量指示圖標，提示用戶及時充電；
l 可顯示充電過程指示，操作者可隨時了解充電程度
l 連續工作時間大于 20 小時
l 超大容量數據存儲，可存儲 100 組原始數據及波形。
l 實時時鐘設置及顯示，方便數據記錄及存儲。
l 具有自動休眠、自動關機等節電功能
l 可靠防電機走死電路及軟件設計
l 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說 明信息；
l 人體工學殼體設計，堅固、小巧、便攜、可靠性高。
l 中/英文語言選擇；
l 可連接電腦和打印機；
l 可打印全部參數或打印用戶設定的任意參數。
l 帶藍牙；手機App；
l 可選配曲面傳感器、小孔傳感器、深槽傳感器，極小孔傳感器、測量平臺、傳感器護套、接長桿、微型打印機等附件。
技術參數
名稱 | 內容 | |
測量范圍 | Z軸（垂直） | 320μm (-160μm~+160μm) / 12600μin (-6300μin~+6300μin) |
X軸（水平） | 17.5mm（0.69 inch） | |
分辨率 | Z軸 （垂直） | 0．002μm/±20μm |
0．004μm/±40μm | ||
0．008μm/±80μm | ||
0．02μm/±160μm | ||
測量項目 | 參數 | Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 |
標準 | ISO4287國際標準，ANSI B46.1美國標準，DIN4768德國標準，JIS B601日本標準。 | |
圖形 | 支承率曲線，粗糙度原始輪廓，粗糙度濾波波形。 | |
濾波器 | RC,PC-RC,Gauss,D-P | |
取樣長度(lr) | 0.25,0.8,2.5mm | |
評定長度（ln） | Ln= lr×n n=1~5 | |
傳感器 | 測量原理 | 位移式差動電感 |
觸針 | 天然金剛石，90錐角，2μm針尖半徑 | |
測力 | 觸針測力：4mN；導頭測力：<400mN | |
導頭 | 硬質合金，滑行方向半徑40mm | |
滑行速度 | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
返回 Vt=1mm/s | ||
示值精度 | 0.001μm | |
示值誤差 | ±（5nm+10%A）A:多刻線樣板參數Ra的標準值（不大于±10%） | |
示值重復性）（變動性） | 不大于3% | |
殘余輪廓 | 不大于0.010μm | |
電源 | 3200mAh 鋰離子電池，用DC5V,充電器充電 | |
主機外形尺寸 | 主機：158×55×52mm | |
驅動器外形尺寸 | 23×27×115mm | |
重量（主機） | 約400g | |
支架可調高度 | 40mm | |
工作環境 | 溫度：- 20℃ ~ 40℃ 濕度：< 90% RH | |
儲存運輸環境 | 溫度：- 40℃ ~ 60℃ 濕度：< 90% RH | |
可選配件 | 磁性表座、表座連接塊、高度尺、高度尺連接塊，曲面、傳感器、小孔傳感器、深槽傳感器、極小孔傳感器、延長桿、轉接桿、微型打印機、200mm 測量平臺、300mm大理石測量平臺，數傳處理軟件，手機APP | |
測量范圍 | |
參 數 | 顯 示 范 圍 |
Ra,Rq | 0.005μm ~ 32μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 320μm |
Sk | 0 ~ |
S,Sm | 0.02~1000μm |
tp | 0 ~ |
標準配置清單 | 可選配置清單 | ||||
NDT160粗糙度儀主機 | 1臺 | 數據處理軟件光盤 | 免費 | ||
溝槽傳感器傳感器 | 1個 | 非保修件 | 表座連接塊 | ||
高度調節支架 | 1套 | 高度尺連接適配器 | |||
校準試塊 | 1塊 | 平面探頭保護套 | |||
試塊支架 | 1個 | 圓柱探頭保護套 | |||
探頭延長線 | 1條 | 1米 | 熱敏打印機 | ||
觸摸筆 | 1只 | 曲面傳感器 | |||
充電器 | 1個 | 深槽傳感器 | |||
USB 充電線 | 1條 | 小孔傳感器 | |||
使用說明書 | 1本 | 極小孔傳感器 | |||
合格證 | 1張 | 手機App | 免費 | ||
保修卡 | 1張 | ||||
儀器箱 | 1個 | ||||
售后服務：用戶按《使用說明書》正常操作條件下，本公司產品實行三個月內包換，兩年內免費保修（但易損易耗件探頭傳感器連接線除外），并負責產品的終身維修。
以下附傳感器圖片、尺寸、適用范圍；以及粗糙度儀附件圖片、使用說明

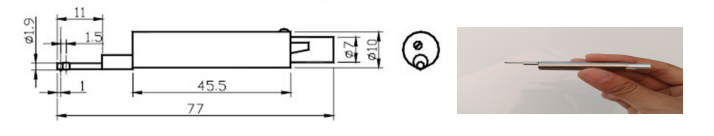

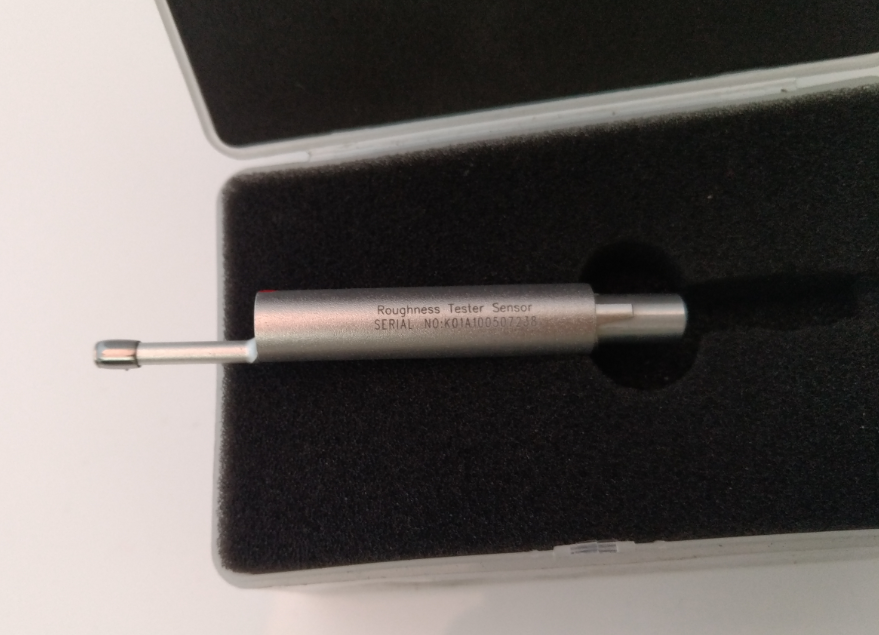

一：小孔傳感器KS100/TS100：可測量平面、圓柱表面粗糙度，測量孔內表面時，孔徑大于5mm，深度22mm。 NDT160分體式粗糙度儀配小孔傳感器KS100時候，一般要加配測量專用高度尺支架或者大理石測量平臺支架或者小測量平臺；
二:極小孔傳感器KS120：可測量孔徑大于2mm的孔內表面粗糙度，深度為9mm，也可測量平面、柱面。小NDT160分體式粗糙度儀配極小孔傳感器KS120時候，一般要加配測量專用高度尺支架或者大理石測量平臺支架或者小測量平臺；

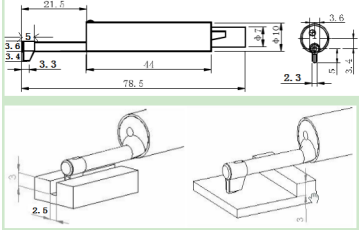

三：KS130溝槽傳感器：可測量槽寬≥2.5mm，槽深≤3mm的溝槽表面粗糙度和高度≤3mm的臺階表面粗糙度

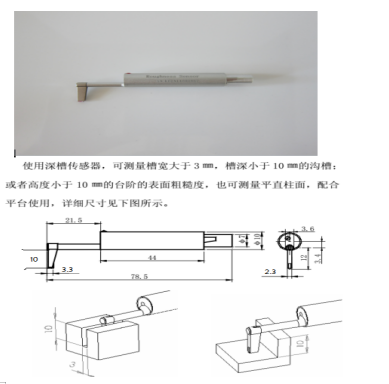

四:深槽傳感器KS131：可測量槽寬大于3mm，槽深小于10mm的溝槽；或者高度小于10mm的臺階的表面粗糙度，也可測量平面、柱面，NDT160分體式粗糙度儀配深槽傳感器KS131時候，一般要加配測量專用高度尺支架或者大理石測量平臺支架或者小測量平臺；

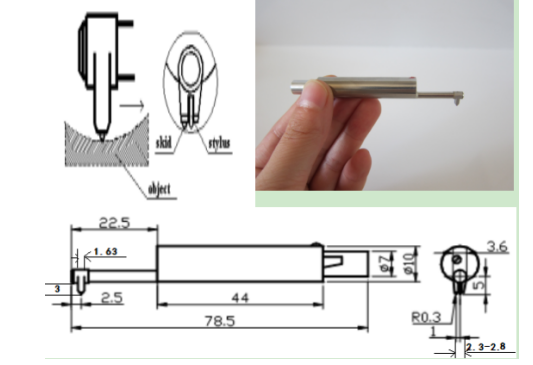

五：曲面傳感器KS110：測量曲率半徑大于3mm的曲面/弧面。

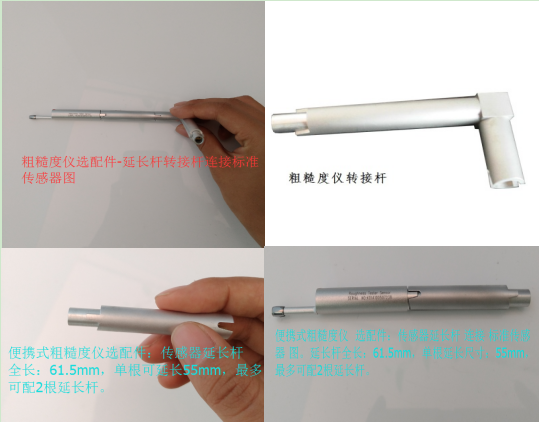

注意：1，以上傳感器不夠長可配延長桿(見下圖) 。橫向位移還可以配轉接桿(見下圖) 。
2，標配含標配傳感器（NDT150\NDT120標配傳感器為KS100;NDT160標配傳感器為KS130溝槽傳感器）。根據實際情況可以加配或者替配其他傳感器。

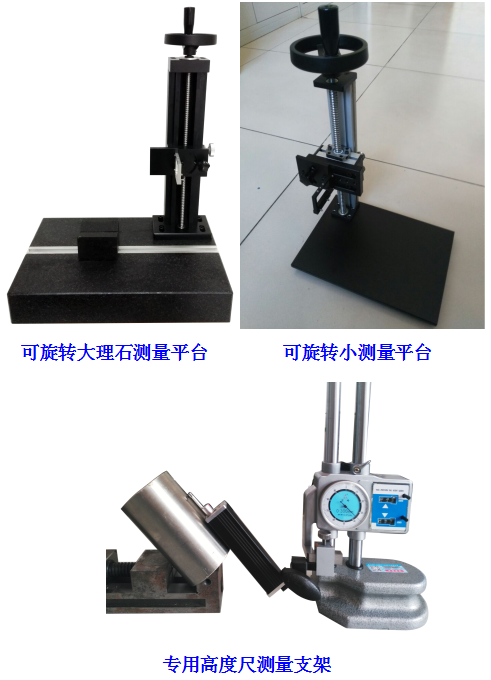

3，選擇小孔傳感器、深槽傳感器、曲面傳感器時，需加配小測量平臺（見下圖）或者加配大理石平臺（見
下圖），便于準確測量，防止儀器摔落。
