MagInspect 磁性分析儀
方便的磁性測試
MagInspect 是一種經濟高效的儀器，用于測量硬磁材料的磁滯曲線，精度接近永磁圖。
特別適用于檢測永磁材料，如鋁鎳鈷/鐵氧體/釤鈷或釹磁材料。
MagInspect 可以取代記錄儀
MagInspect 可以替代永磁圖來確定材料的磁性。
MagInspect 是一種經濟實惠且易于使用的測試儀器，可以使用脈沖方法記錄磁化和退磁曲線。
控制單元和外部脈沖探頭配備了創新的測量電子設備。
一個特別的優點是，被測物體的幾何形狀在很大程度上是自由的 - 當使用圖進行測量時，需要特殊的磁體幾何形狀。
典型的應用領域是
材料測試和質量控制
測定材料的磁性研發
測試新材料/合金的磁性能生產控制
在生產過程中監控組件的磁化文檔
記錄磁體生產中的磁滯曲線
使用 MagInspect 測量參數
矯頑力 （I_Hc）：將材料的磁化強度降低到零所需的磁場強度
剩磁 （Br）：去除外部磁場后保留在材料中的剩余磁化
飽和磁化強度 （Ms）：材料可達到的磁化強度
磁滯曲線：表示磁場強度和磁化強度之間關系的曲線
MagInspect 測量方法
脈沖測量探頭具有內置霍爾探頭和新開發的測量電子元件，可以使用 16 位 A/D 轉換器在高達 10 KHz 的范圍內非常準確地記錄霍爾探頭的測量值。同時，安裝充磁和退磁點線圈以產生充磁和退磁脈沖。控制單元產生單獨的磁化或退磁脈沖，而探頭的測量電子設備記錄磁性材料的峰值磁場強度（H 值）和磁通值（B 值）。
整個測量序列是自動的，為磁化和退磁過程產生 10-13 個脈沖。可以在控制單元中選擇磁性材料，以便使用正確的磁化和退磁參數。

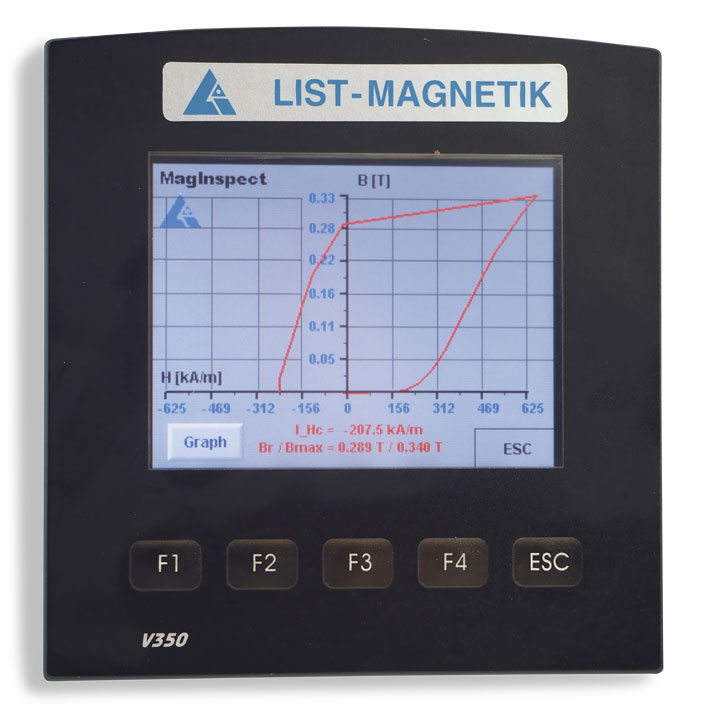

控制器根據各個 H 和 B 值逐步生成磁滯曲線，該曲線顯示在彩色顯示屏上。矯頑力 I_Hc 和剩磁 Br 是磁滯曲線的結果。

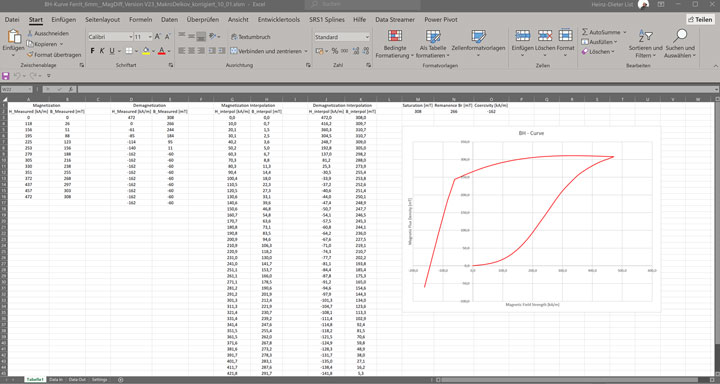

在該過程結束時，可以將值傳輸到 Microsoft Excel。Microsoft Excel 提供 DataStreamer 導入功能，可以直接從控制器傳輸數據。數學樣條函數在 Excel 宏中實現，用于計算并顯示準確的磁滯曲線。
在手動模式下確定 I_Hc 和 Br 值的快速方法，無需磁滯曲線
MagInspect 還提供了一種快速方法，用于比較材料的 Hc 值，以便在批量生產中進行質量控制。
快速方法可用于手動觸發與磁性材料匹配的固定充磁和退磁脈沖;因此，I_Hc 和 Br 值直接顯示在控制單元上。
MagInspect與Permagraph相比的優勢
脈沖法實現了非常高的場強，用小探針使材料飽和。
不需要為不同的磁體幾何形狀配備特殊磁極插入件的復雜外部磁化軛。
脈沖法不需要補償線圈來確定磁性材料的B值，因為每個脈沖都會完全衰減，在B測量期間不存在激勵場。
小脈沖探頭在很大程度上與磁體的幾何形狀無關；例如可以測量轉子上的外部磁體。
MagInspect比永磁圖便宜得多。
技術表 MagInspect 磁性分析儀 | |
|---|---|
| 測量參數： | 自動測量永磁體的磁滯曲線，測定剩磁 Br、矯頑力場強I_Hc和能量積 |
| 尺寸： | 560 x 210 x 420（19 英尺外殼）- 19 千克 |
| 電源電壓： | 230 伏 / 50-60 赫茲 / 16 安 |
| 防護等級： | IP 20 |
| 探頭尺寸： | d=43 x 105 mm |
| 支架尺寸： | 80 x 80 x 80 mm |
| 磁化場強： | 50 - 1,800 kA/m |
| 磁通量值 B： | 0 – 2 T |
| 探頭的測量電子元件： | 數字，帶 16 位 A/D 轉換/高達 10 kHz 串行數據傳輸 |
